Compuerta Lógica NAND

La compuerta lógica NAND,se realiza del resultado de la

sumatoria de dos entradas sean positivo o negativo (1-0).

 En la figura puede observarse los símbolos.

La ecuación característica que describe el comportamiento

de la puerta NAND es:

     ____     __       __
F = AB  =  A    +    B

Su tabla de verdad es la siguiente:

-

Podemos decir que la compuerta NAND es aquella que proporciona a su salida un 0 lógico únicamente cuando todas sus entradas están a 1.


-

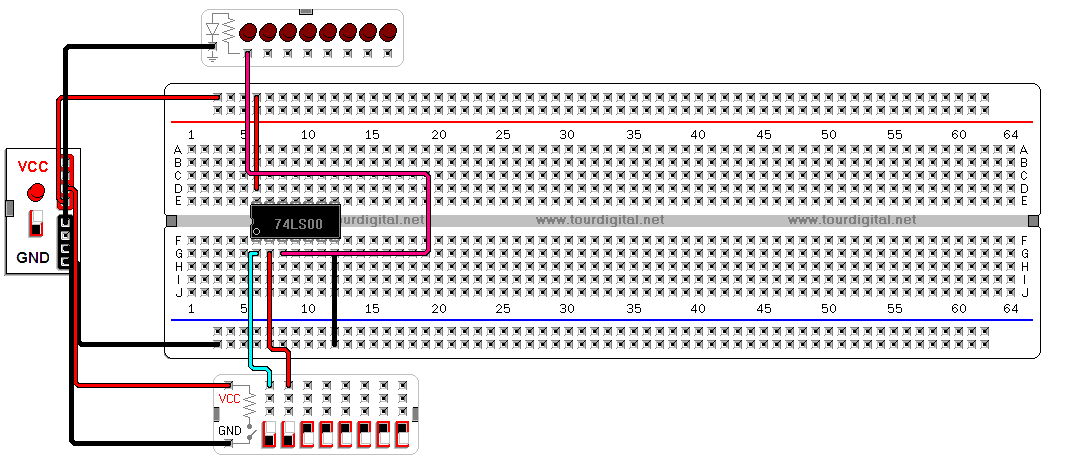

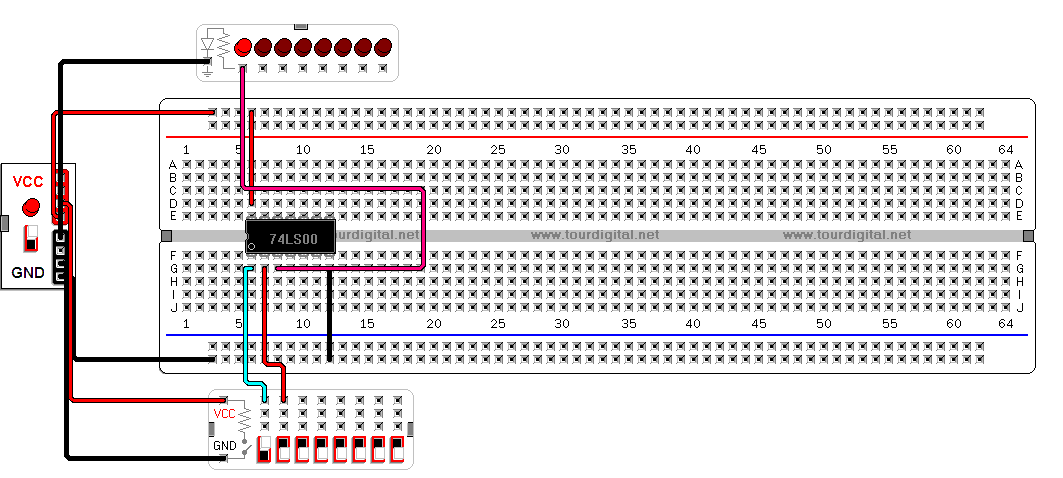

- Se realiza la prueba en la Protoboard:

-

-

-

-

-
